Pernah nggak sih kamu sudah semangat menunggu hasil cetakan sirkuit datang dari pabrik, eh pas dicoba malah zonk? Entah itu jalur ada yang putus, lubang bor kaki komponen yang kurang besar, atau malah dimensi papan yang meleset dan nggak masuk ke casing. Rasanya pasti kesal banget, kan? Belum lagi kalau ingat biaya dan waktu yang terbuang percuma cuma buat revisi ulang.
Sebenarnya, kejadian horor seperti ini bisa banget dihindari kalau kita lebih teliti di awal. Banyak dari kita, terutama yang baru mulai hobi elektronika atau sedang mengerjakan proyek skripsi, sering melewatkan detail-detail kecil saat mengirim file ke tempat fabrikasi. Padahal, detail teknis itu krusial banget buat memastikan alat yang kamu rancang bisa berfungsi normal.
Nah, biar proyek elektronikamu lancar jaya dan dompet tetap aman dari pengeluaran tak terduga, yuk simak beberapa tips memesan PCB berikut ini. Kita bakal bahas hal-hal santai tapi penting yang sering terlupakan, supaya hasil akhirnya presisi, rapi, dan pastinya minim drama revisi.
Pahami Dulu Apa Itu File Gerber Sebelum Kirim
Sebelum masuk ke teknis yang rumit, kita samakan frekuensi dulu, ya. Saat kamu mendesain rangkaian di software (seperti Eagle, KiCad, atau DipTrace), itu ibarat kamu sedang menggambar denah rumah arsitek. Masalahnya, mesin di pabrik nggak bisa baca “gambar denah” mentah itu secara langsung. Mesin butuh instruksi yang lebih spesifik dan terpisah-pisah.
Di sinilah peran file Gerber. Anggap saja ini sebagai bahasa universal antara desainer (kamu) dan mesin produksi. File ini memecah desainmu menjadi beberapa lapisan berbeda: mana lapisan jalur tembaga, mana lapisan pelindung (masking), mana lapisan teks (silkscreen), dan di mana titik bor harus menembus papan.

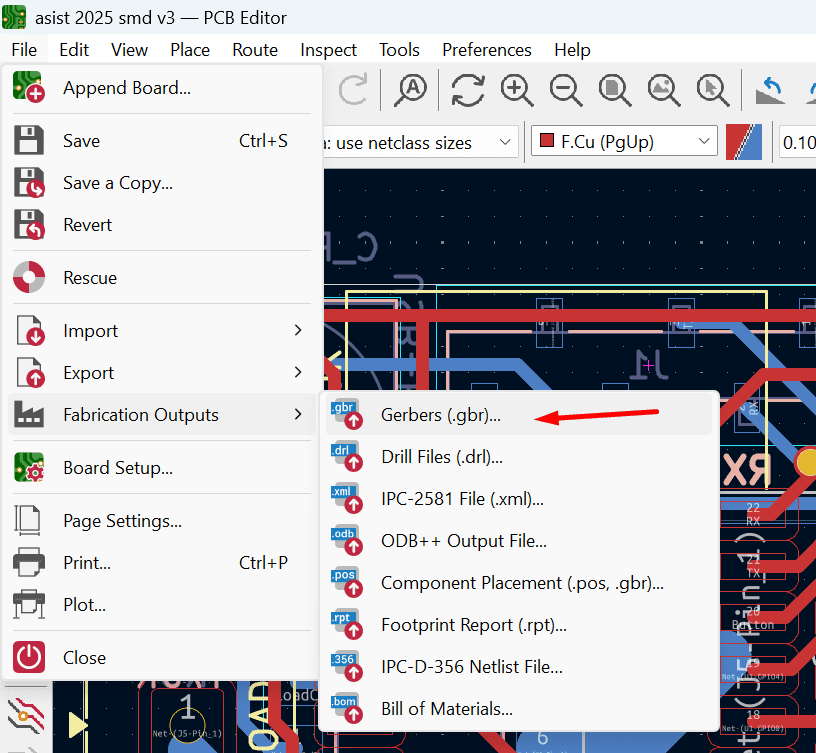

Kesalahan yang paling sering terjadi adalah mengirim file mentah proyek (.brd atau .kicad_pcb) tanpa dikonversi. Meskipun beberapa manufaktur bisa membukanya, risiko error karena perbedaan versi software itu besar banget. Jadi, pastikan kamu sudah “menerjemahkan” desainmu ke format Gerber yang standar agar mesin bisa membacanya dengan akurat tanpa interpretasi yang salah.
Kenapa Spesifikasi Material Itu Sangat Menentukan?
Mungkin kamu sempat berpikir, “Ah, yang penting jadi papan sirkuit warna hijau, beres.” Eits, tunggu dulu. PCB itu punya karakteristik fisik yang beda-beda tergantung material dasarnya, lho. Bayangkan kayak memilih kertas untuk cetak; kertas HVS biasa tentu beda fungsinya sama kertas karton tebal, kan?
Ketebalan papan standar biasanya adalah 1.6mm. Ini ukuran yang pas untuk kekokohan alat elektronik pada umumnya. Tapi, kalau kamu sedang bikin alat yang butuh masuk ke celah sempit atau butuh sedikit fleksibilitas, mungkin kamu perlu request ketebalan yang lebih tipis, misalnya 1.0mm atau 0.8mm.
Selain ketebalan papan, ketebalan lapisan tembaga juga vital. Kalau sirkuitmu bakal dialiri arus listrik yang besar (seperti untuk driver motor atau power supply), lapisan tembaga standar mungkin bakal kepanasan atau malah jalur putus (terbakar). Jadi, fungsi alatmu di dunia nyata sangat bergantung pada spesifikasi fisik papan yang kamu pilih di awal pemesanan.
Memilih Jenis Layer dan Finishing yang Tepat
Di dunia fabrikasi sirkuit, kamu bakal sering dengar istilah single layer (satu sisi) dan double layer (dua sisi). Buat pemula atau rangkaian yang relatif sederhana, satu sisi biasanya sudah cukup dan biayanya lebih hemat. Tapi, kalau desainmu rumit dan butuh banyak komponen dalam ruang yang sempit, double layer adalah solusinya karena kamu bisa memanfaatkan jalur atas dan bawah sekaligus.
Selain jumlah layer, perhatikan juga “kosmetik” alias finishing pada pad tempat menyolder. Pernah lihat pad komponen yang warnanya perak atau emas? Yang berwarna perak biasanya menggunakan pelapis timah (HASL). Ini adalah standar industri yang murah dan mudah disolder.
Namun, kalau kamu menggunakan komponen mikro yang sangat kecil (SMD) dan butuh permukaan yang super rata, finishing emas (ENIG) jauh lebih disarankan. Meskipun harganya sedikit di atas HASL, finishing emas lebih tahan oksidasi dan permukaannya jauh lebih rata, sehingga meminimalisir kegagalan saat proses penyolderan komponen kecil.
Kapan Waktunya Prototyping dan Kapan Produksi Massal?
Ini nih jebakan yang sering bikin boncos. Mentang-mentang desain di layar komputer sudah terlihat sempurna dan rapi, banyak yang langsung pesan dalam jumlah banyak (misalnya 100 keping) supaya dapat harga satuan yang murah. Pas barang datang, ternyata ada satu jalur vital yang short atau ukuran lubang kaki IC kekecilan. Kebayang kan ruginya?
Bagi kamu yang sedang mengembangkan produk baru, entah itu untuk tugas akhir kuliah atau riset produk IoT kantor, aturan emasnya adalah: buat purwarupa (prototype) dulu. Pesanlah dalam jumlah minimum, biasanya 5 sampai 10 keping.
Gunakan batch kecil ini untuk validasi. Cek fungsinya, cek apakah dimensinya pas dengan kotak casing, dan cek apakah semua komponen bisa terpasang dengan baik. Kalau sudah teruji 100% aman di tahap ini, baru deh kamu bisa percaya diri untuk gaspol produksi massal. Biaya satuan di awal mungkin terasa “nanggung”, tapi ini adalah asuransi terbaik buat dompetmu daripada harus membuang ratusan papan yang salah cetak.
Cek Ulang Desain dengan Fitur DRC Sebelum Export
Sebelum file desain itu “terbang” ke pabrik, ada satu langkah wajib yang harus kamu lakukan: jalankan DRC (Design Rule Check). Hampir semua software desain sirkuit modern punya fitur ini. Gunanya buat apa sih? Buat jadi “polisi” yang mengawasi aturan desainmu.
DRC bakal memberi peringatan kalau ada jalur yang terlalu dekat dan berisiko nempel saat dicetak, atau ada lubang bor yang posisinya terlalu mepet ke pinggir papan. Setiap pabrik manufaktur pasti punya batasan kemampuan mesin (misalnya jarak minimal antar jalur adalah 6 mil atau 0.15mm).
Pastikan settingan DRC di software kamu sudah disesuaikan dengan kapabilitas pabrik tempat kamu memesan. Kalau desainmu lolos uji DRC di software, kemungkinan besar proses fabrikasi akan berjalan mulus tanpa hambatan teknis yang berarti.
Memahami detail teknis seperti ini memang butuh ketelitian ekstra, tapi hasilnya akan sangat sepadan. Kamu jadi lebih tenang saat menyerahkan file desainmu ke tim produksi karena tahu datanya sudah valid. Apalagi jika kamu bekerja sama dengan partner manufaktur yang suportif, proses validasi data biasanya akan dibantu dicek ulang agar tidak ada kesalahan fatal. Untuk kamu yang ingin tahu lebih jauh soal spesifikasi teknis dan kapabilitas produksi yang bisa diandalkan, bisa cek detail jasa cetak PCB custom yang tersedia untuk berbagai kebutuhan proyekmu.
Kesimpulan
Intinya, memesan papan sirkuit custom itu bukan sekadar kirim file lalu bayar. Ada seni ketelitian di sana. Dengan memperhatikan jenis file Gerber, memilih spesifikasi material yang pas, hingga melakukan pengecekan ulang lewat fitur DRC, kamu sudah menghemat potensi kerugian jutaan rupiah dan waktu berharga di masa depan.
Semoga panduan sederhana ini bisa membantu proyek elektronikamu berjalan lebih mulus, ya. Nggak perlu takut salah, karena semakin sering mencoba dan bereksperimen, insting desainmu bakal semakin tajam. Selamat berkarya dan semoga sukses dengan rakitan barunya!
