Pernah nggak sih kamu lagi asyik bikin proyek elektronik, eh tiba-tiba perangkatnya mati mendadak atau malah keluar asap tipis? Nah, bisa jadi itu tanda-tanda short circuit di PCB kamu lho. Masalah ini emang salah satu musuh terbesar para elektronik enthusiast, teknisi, bahkan engineer berpengalaman sekalipun.
Short circuit atau hubung singkat pada PCB ini seperti jalan pintas yang nggak diinginkan dalam sirkuit elektronik. Alih-alih arus listrik mengalir sesuai jalur yang dirancang, malah ambil jalan tercepat yang bikin komponen bisa rusak atau bahkan terbakar. Makanya, penting banget buat kamu paham apa saja penyebab umum masalah ini supaya bisa dihindari sejak awal.
Apa Sih Sebenarnya Short Circuit Itu?
Bayangin kamu lagi di jalan tol yang udah diatur jalurnya rapi. Nah, short circuit itu ibarat ada mobil yang tiba-tiba nyelonong lewat jalur darurat yang seharusnya nggak boleh dilewati. Hasilnya? Chaos dan bahaya kan?
Dalam dunia PCB, short circuit terjadi ketika dua jalur atau komponen yang seharusnya terpisah malah terhubung secara nggak sengaja. Akibatnya, arus listrik mengalir dengan resistansi yang sangat rendah, menyebabkan lonjakan arus yang bisa bikin komponen overheat atau bahkan meledak.
Yang bikin tricky, short circuit ini kadang nggak langsung keliatan. Ada yang langsung bikin perangkat mati total, tapi ada juga yang cuma bikin perangkat jadi nggak stabil atau boros daya. Makanya deteksi dini itu penting banget.
1. Kesalahan Saat Proses Desain dan Fabrikasi
Nah, ternyata banyak kasus short circuit yang sebenernya udah mulai dari tahap desain atau produksi lho. Misalnya, jarak antar jalur yang terlalu rapat. Kalau clearance-nya kurang dari standar minimal, risiko terjadinya bridging atau hubungan nggak sengaja jadi lebih besar.
Terus ada juga masalah di proses etching yang nggak sempurna. Kalau sisa tembaga nggak terangkat dengan bersih, bisa jadi ada jalur-jalur kecil yang nyambung ke tempat yang nggak seharusnya. Ini sering banget terjadi kalau proses kimia atau mekaniknya kurang presisi.
Belum lagi kalau ada kesalahan dalam penempatan via atau through-hole. Kalau posisinya meleset sedikit aja, bisa nyentuh layer yang seharusnya isolated. Makanya quality control di tahap fabrikasi itu krusial banget.
2. Masalah Solder yang Sering Diabaikan

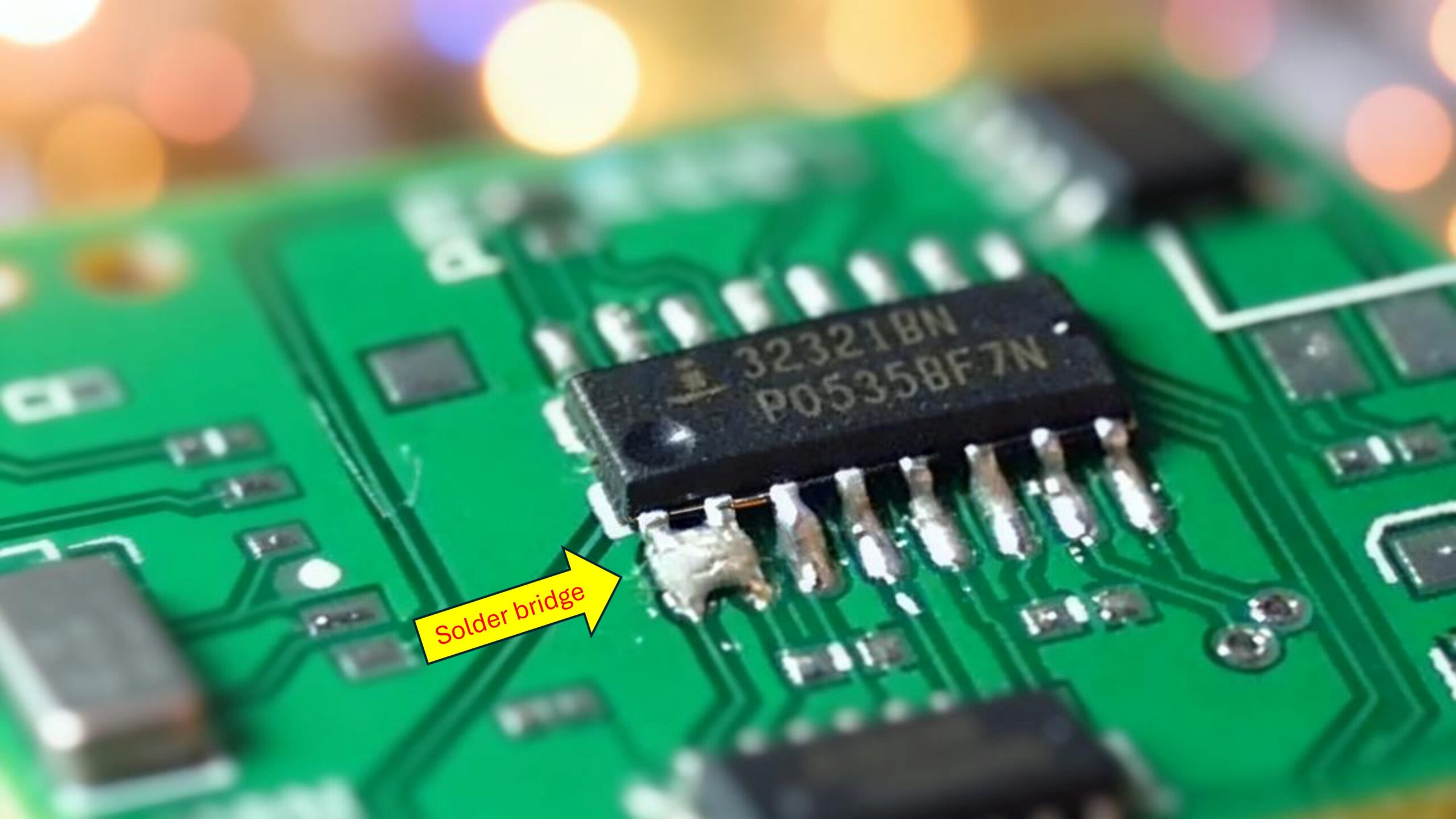

Kamu pasti pernah dengar istilah “solder bridge” kan? Nah ini dia salah satu penyebab short circuit paling klasik tapi masih sering terjadi. Solder bridge itu ketika timah solder secara nggak sengaja menghubungkan dua pin atau jalur yang seharusnya terpisah.
Biasanya ini terjadi karena teknik soldering yang kurang tepat, pakai solder terlalu banyak, atau suhu yang nggak pas. Kalau kamu lagi nyolder komponen SMD yang pin-nya super rapat, harus ekstra hati-hati deh. Sekali tangan gemetar dikit, bisa langsung bridge.
Ada juga yang namanya cold joint, yaitu hasil solder yang nggak menyatu dengan sempurna. Meskipun nggak langsung bikin short circuit, tapi lama-lama bisa bikin jalur jadi nggak stabil dan akhirnya muncul masalah.
Flux residue yang nggak dibersihkan juga bisa jadi masalah lho. Sisa flux yang korosif atau konduktif bisa pelan-pelan bikin jalur kecil yang menghubungkan komponen yang seharusnya isolated.
3. Komponen Rusak dan Kontaminasi
Komponen elektronik yang udah rusak atau kadaluarsa bisa jadi sumber short circuit yang nggak terduga. Misalnya kapasitor elektrolit yang bocor, bisa ngeluarin cairan konduktif yang nyambungin jalur-jalur di sekitarnya.
Debu dan kotoran juga jangan dianggap remeh. Di lingkungan yang lembab atau berdebu, partikel-partikel kecil bisa nempel di PCB dan jadi jembatan konduktif antara dua jalur. Apalagi kalau ada percikan air atau cairan lain, langsung deh potensi short-nya meningkat drastis.
Korosi adalah musuh diam-diam yang sering diabaikan. Jalur tembaga yang teroksidasi atau berkarat bisa berubah sifatnya dan malah bikin koneksi yang nggak diinginkan. Ini sering terjadi di PCB yang disimpan dalam kondisi kurang ideal atau udah berumur.
4. Kesalahan Pemasangan dan Handling
Kadang short circuit muncul bukan karena PCB-nya yang bermasalah, tapi karena cara pemasangannya yang kurang tepat. Misalnya, ada screw atau bracket logam yang kebetulan nyentuh jalur di PCB. Atau kabel yang diklem terlalu kencang sampai isolasinya rusak dan kawatnya menyentuh komponen lain.
Pemasangan komponen yang salah orientasi juga bisa fatal. Bayangin kalau IC dipasang terbalik atau kapasitor polar yang ketuker polaritasnya, bisa langsung terjadi short internal yang merusak komponen dan PCB-nya sekaligus.
Static discharge atau ESD juga perlu diwaspadai. Meskipun nggak langsung bikin short circuit, tapi bisa merusak komponen semikonduktor yang akhirnya jadi short. Makanya penggunaan gelang anti-static waktu handling PCB itu bukan cuma formalitas aja.
5. Faktor Lingkungan dan Pemakaian
PCB yang dipakai dalam kondisi ekstrem juga rentan mengalami short circuit. Suhu tinggi bisa bikin solder meleleh atau komponen mengembang sampai jalurnya bersentuhan. Sebaliknya, suhu terlalu dingin bisa bikin material PCB jadi rapuh dan retak.
Kelembaban tinggi adalah ancaman serius. Uap air bisa mengondensasi di permukaan PCB dan bikin jalur-jalur jadi konduktif satu sama lain. Ini sering terjadi di daerah tropis atau di perangkat outdoor yang kurang terlindungi.
Getaran dan benturan mekanis juga bisa jadi penyebab. Kalau PCB dipasang di kendaraan atau mesin yang bergetar terus-menerus, komponen bisa lepas atau jalur bisa retak dan akhirnya terjadi short.
Cara Mengatasi dan Mendeteksi Short Circuit
Pencegahan selalu lebih baik daripada perbaikan. Mulai dari tahap desain, pastikan clearance antar jalur sesuai standar. Gunakan DRC (Design Rule Check) untuk memastikan nggak ada error yang kelewatan.
Saat soldering, gunakan teknik yang benar dan peralatan yang tepat. Pakai flux secukupnya dan selalu bersihkan residunya setelah selesai. Kalau perlu, gunakan magnifier atau mikroskop buat ngecek hasil solderan, terutama untuk komponen SMD yang kecil-kecil.
Lakukan testing secara berkala. Multimeter adalah sahabat terbaik kamu buat ngecek ada tidaknya short circuit. Cek continuity antar jalur yang seharusnya terpisah sebelum komponen dipasang. Kalau ada bunyi beep, berarti ada masalah yang perlu dicek lebih lanjut.
Buat kamu yang mau mendalami lebih dalam tentang aspek teknis PCB dan cara menghindari masalah-masalah seperti ini, bisa banget eksplorasi lebih banyak informasi di sumber-sumber teknis PCB yang membahas secara detail mulai dari desain sampai troubleshooting.
Kesimpulan
Short circuit pada PCB memang masalah yang umum terjadi, tapi bukan berarti nggak bisa dihindari. Dengan memahami berbagai penyebabnya, mulai dari kesalahan desain, masalah soldering, komponen rusak, sampai faktor lingkungan sehingga kamu jadi lebih aware dan bisa lebih preventif.
Yang penting, jangan anggap remeh hal-hal kecil seperti kebersihan workspace, teknik soldering yang benar, atau penyimpanan komponen yang tepat. Semua itu berkontribusi buat meminimalkan risiko short circuit di proyekmu. Keep learning dan tetap teliti, pasti hasil kerjamu bakal lebih berkualitas!
