FR2 atau Flame Retardant 2 adalah jenis material substrat untuk PCB (Printed Circuit Board) yang terbuat dari kertas fenolik yang dilapisi resin sintetis, lalu ditambahkan lapisan tipis tembaga sebagai jalur sirkuit. Material ini termasuk dalam kategori paper-based laminate dan dikenal sebagai pilihan ekonomis untuk perangkat elektronik sederhana.
Sejak awal perkembangan PCB, FR2 sudah digunakan secara luas, terutama di produk-produk dengan spesifikasi rendah dan harga yang terjangkau. Hingga sekarang, FR2 masih bertahan di pasar karena sifatnya yang ringan, mudah dikerjakan, dan harganya murah.
Komposisi Material FR2
FR2 dibuat dari lembaran kertas fenolik yang diresapi resin sintetis untuk memberikan kekuatan dan sifat isolasi listrik. Lapisan tembaga kemudian ditempel di permukaan material ini, yang nantinya akan diproses menjadi jalur sirkuit. Karena berbasis kertas, FR2 lebih ringan dari FR4, tetapi juga lebih rapuh dan tidak sekuat bahan berbasis fiberglass.
Karakteristik FR2
Salah satu ciri utama FR2 adalah nilai dielectric constant sekitar 4,8. Nilai ini cukup untuk perangkat sederhana, namun kurang ideal untuk sinyal berkecepatan tinggi. Titik transisi kaca atau glass transition temperature (Tg) FR2 berada di kisaran 105°C, yang berarti material ini tidak cocok digunakan pada suhu tinggi atau proses soldering yang berulang kali. Dari segi ketahanan api, kebanyakan FR2 memiliki rating UL94 HB, meskipun beberapa varian bisa mencapai UL94 V-0.
Keunggulan FR2
Keunggulan terbesar FR2 terletak pada biaya produksinya yang rendah. Inilah alasan utama mengapa banyak produsen elektronik memilih FR2 untuk produk-produk massal yang dijual dengan harga murah. Selain itu, FR2 sangat ringan, sehingga membantu mengurangi bobot total perangkat. Proses pemotongan, pengeboran, dan pembuatan jalur pada FR2 juga relatif mudah, sehingga mempercepat proses produksi. Untuk rangkaian sederhana seperti mainan elektronik, remote kontrol, atau peralatan rumah tangga sederhana, FR2 sudah lebih dari cukup.
Keterbatasan FR2
Walaupun murah, FR2 memiliki beberapa kekurangan yang membuatnya tidak cocok untuk semua jenis aplikasi. Material ini tidak tahan terhadap panas tinggi, sehingga bisa rusak atau berubah bentuk jika terkena suhu di atas 105°C. Kelembapan juga menjadi masalah karena FR2 berbahan dasar kertas, yang membuatnya mampu menyerap air dan menurunkan performa isolasi listriknya. Dari segi kekuatan, FR2 relatif rapuh dan mudah retak jika terkena tekanan atau getaran berlebihan. Selain itu, FR2 tidak disarankan untuk rangkaian yang bekerja pada frekuensi tinggi karena memiliki kerugian sinyal yang besar.
Perbandingan dengan FR4
Jika dibandingkan dengan FR4, perbedaan kualitasnya cukup jelas. FR4 terbuat dari fiberglass yang dilapisi resin epoksi, sehingga jauh lebih kuat, tahan panas, dan tahan lembap. FR4 juga mendukung desain multilayer, sementara FR2 umumnya hanya digunakan untuk PCB single layer. Meskipun begitu, biaya produksi FR2 jauh lebih rendah, sehingga tetap menjadi pilihan untuk perangkat dengan kebutuhan dasar.
Aplikasi FR2 di Dunia Nyata
FR2 sering dijumpai pada mainan elektronik anak, radio murah, remote TV dan AC, peralatan rumah tangga sederhana seperti setrika listrik, hingga lampu LED harga rendah. Produk-produk ini tidak memerlukan daya tahan tinggi atau kecepatan sinyal besar, sehingga FR2 menjadi pilihan yang efisien dan hemat biaya.
Kesimpulan
FR2 adalah material PCB yang sangat cocok untuk perangkat elektronik sederhana yang diproduksi massal. Kelebihan utamanya adalah harga murah, bobot ringan, dan kemudahan dalam proses produksi. Namun, penggunaannya sebaiknya dibatasi pada aplikasi yang tidak memerlukan ketahanan panas tinggi, kekuatan mekanik besar, atau stabilitas sinyal yang sangat presisi. Untuk kebutuhan tersebut, FR4 atau material lain seperti aluminium PCB dan polyimide lebih direkomendasikan.
Pesan PCB Custom FR2 & FR4 Berkualitas di Tempat Kami
Kami menyediakan layanan pembuatan PCB FR2 dan FR4 dengan kualitas terbaik dan harga bersahabat. Mulai dari desain, produksi, hingga finishing, semuanya kami kerjakan dengan standar presisi tinggi agar produk Anda siap digunakan tanpa kendala.
Hubungi kami sekarang untuk konsultasi atau pemesanan:
WhatsApp: 0859-6088-319
Instagram: @raftech_official
TikTok: raftech.id

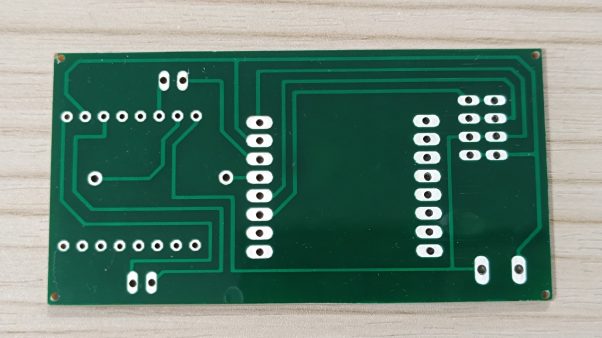

Contoh PCB FR2 Single Layer Prosuksi kami:
