Pernah nggak sih Anda kepikiran kenapa dua PCB yang bentuknya hampir sama bisa punya performa yang sangat berbeda? Salah satu jawabannya sering tersembunyi di lapisan yang nggak langsung keliatan: ketebalan tembaga di permukaan board-nya.
Ketebalan tembaga PCB adalah salah satu spesifikasi yang kelihatannya teknis banget, tapi kalau sudah paham, Anda bakal sadar bahwa ini keputusan desain yang sangat berpengaruh ke kualitas produk akhir. Baik itu untuk prototipe sederhana maupun produksi massal.
Artikel ini akan membahas konsep ketebalan tembaga PCB secara ringan, supaya Anda bisa membuat keputusan yang lebih tepat saat mendesain atau memesan PCB untuk proyek Anda.
Apa Itu Ketebalan Tembaga PCB?
Secara sederhana, ketebalan tembaga PCB mengacu pada seberapa tebal lapisan tembaga yang menempel di permukaan substrat (papan dasar) PCB Anda. Lapisan inilah yang nantinya dibentuk menjadi jalur-jalur konduksi listrik.
Satuan yang paling umum digunakan bukan milimeter, melainkan oz/ft² atau disingkat “oz” (ounce per kaki persegi). Kedengarannya aneh karena ini satuan berat, bukan panjang. Tapi begitulah standar industri PCB bekerja.
Sebagai gambaran: 1 oz tembaga setara dengan ketebalan sekitar 35 mikrometer atau 0,035 mm. Itu tipis banget, bahkan lebih tipis dari sehelai rambut manusia. Untuk keperluan yang butuh arus lebih besar, digunakan 2 oz (±70 µm) atau bahkan 3 oz ke atas.
Untuk memahami lebih lanjut bagaimana spesifikasi ini berinteraksi dengan elemen desain lainnya, ada baiknya Anda juga membaca panduan memilih spesifikasi PCB yang membahas parameter-parameter penting secara menyeluruh.
Fungsi Ketebalan Tembaga dalam Kehidupan Nyata
Oke, lalu apa pengaruhnya ke performa PCB Anda secara nyata? Lebih banyak dari yang Anda bayangkan, lho.
Pertama, soal kemampuan membawa arus listrik. Semakin tebal lapisan tembaga, semakin besar arus yang bisa dialirkan tanpa menyebabkan panas berlebih. Ini krusial untuk aplikasi daya tinggi seperti power supply, charger, atau kontrol motor.
Kedua, ketahanan terhadap panas. Tembaga yang lebih tebal bisa mendissipasi panas lebih efektif. Jadi kalau PCB Anda didesain untuk lingkungan yang panas atau komponen yang menghasilkan banyak panas, ketebalan tembaga jadi faktor yang nggak bisa diabaikan.
Ketiga, kekuatan mekanik jalur. Tembaga yang lebih tebal cenderung lebih tahan terhadap kerusakan fisik, terutama saat proses soldering, assembly, atau pemakaian jangka panjang di lingkungan yang keras.
Sebaliknya, untuk PCB sinyal frekuensi tinggi seperti RF atau komunikasi nirkabel, tembaga yang terlalu tebal justru bisa menimbulkan masalah, misalnya impedansi berubah, dan performa sinyal bisa terganggu.

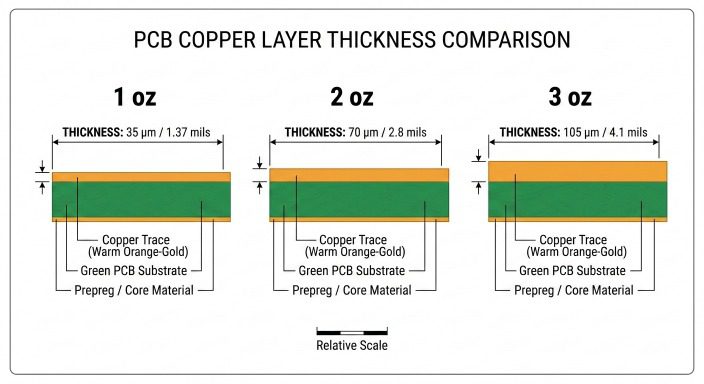

Pilihan Ketebalan Tembaga yang Umum Digunakan
Di industri PCB, ada beberapa pilihan standar yang paling sering digunakan. Masing-masing punya karakteristik dan kecocokan yang berbeda.
- 1 oz (35 µm) adalah pilihan paling umum dan paling ekonomis. Cocok untuk sebagian besar aplikasi elektronik konsumer, sinyal digital, dan rangkaian kontrol dengan arus rendah hingga menengah. Kalau Anda baru mulai atau tidak punya kebutuhan daya khusus, ini biasanya titik awalnya.
- 2 oz (70 µm) digunakan ketika ada kebutuhan arus yang lebih besar atau kondisi termal yang lebih berat. Banyak dipakai di power board, inverter, hingga LED driver. Harganya sedikit lebih tinggi, tapi keandalan yang didapat juga jauh lebih baik untuk aplikasinya.
- 3 oz ke atas termasuk spesifikasi khusus yang biasanya dipesan untuk aplikasi industri berat, kendaraan listrik, atau sistem tenaga surya. Proses produksinya lebih kompleks dan tidak semua produsen PCB bisa menanganinya.
Ada juga pilihan 0,5 oz (17,5 µm) yang dipakai untuk PCB berfrekuensi tinggi atau desain yang sangat padat di mana lebar jalur dan jarak antar jalur sangat kritis. Ini bukan pilihan umum untuk pemula, tapi penting untuk diketahui keberadaannya.
Siapa yang Perlu Memperhatikan Ini dengan Serius?
Jujur saja, nggak semua orang perlu pusing memikirkan ketebalan tembaga secara mendalam. Tapi ada beberapa profil pengguna yang wajib banget paham hal ini:
Engineer dan desainer hardware yang mengerjakan perangkat dengan konsumsi daya cukup tinggi seperti sistem IoT dengan baterai, perangkat wearable, atau kontrol industri perlu memastikan spesifikasi ini sudah dikalkulasi dengan benar sebelum fabrikasi.
Startup hardware yang sedang dalam fase prototyping juga perlu aware. Kesalahan memilih ketebalan tembaga di tahap prototipe bisa menyebabkan hasil pengujian yang nggak merepresentasikan kondisi produk akhir.
Maker dan hobbyist yang mengerjakan proyek dengan beban arus sedang ke atas, misalnya power bank DIY, rangkaian audio, atau sistem otomasi rumah juga sebaiknya nggak asal pilih spesifikasi ini.
Kalau Anda masih belum yakin seberapa lebar jalur PCB yang dibutuhkan untuk menangani arus tertentu, sangat disarankan untuk membaca lebih lanjut tentang cara menentukan lebar jalur PCB yang aman karena ketebalan tembaga dan lebar jalur adalah dua variabel yang saling berkaitan erat.
Hal yang Perlu Diperhatikan Sebelum Menentukan Pilihan
Sebelum Anda menuliskan spesifikasi di lembar pemesanan, ada beberapa hal yang layak dipertimbangkan terlebih dahulu.
Hitung kebutuhan arus maksimum Anda. Ini titik awalnya. Dari sana, Anda bisa menentukan kombinasi lebar jalur dan ketebalan tembaga yang paling efisien. Terlalu tebal tanpa kebutuhan yang jelas hanya akan menambah biaya produksi tanpa manfaat nyata.
Perhatikan toleransi manufaktur. Ketebalan tembaga yang tertulis di spesifikasi adalah nilai nominal yang dalam praktiknya bisa ada variasi kecil tergantung pada proses produksi. Ini normal, tapi penting untuk Anda ketahui supaya desain Anda punya sedikit margin keamanan.
Konsultasikan dengan pihak fabrikasi. Setiap produsen PCB mungkin punya kemampuan dan standar yang sedikit berbeda. Sebelum finalisasi desain, ada baiknya Anda mengonfirmasi apakah spesifikasi yang Anda inginkan bisa dipenuhi dengan kualitas yang konsisten.
Jika Anda sedang menjajaki layanan fabrikasi PCB dan ingin tahu lebih jauh tentang kemampuan produksinya, Anda bisa mengunjungi halaman layanan PCB untuk referensi awal sebelum konsultasi lebih lanjut.
Kesimpulan: Ternyata Nggak Serumit yang Dibayangkan
Ketebalan tembaga PCB memang terdengar seperti detail teknis yang intimidating, tapi kalau sudah dipecah menjadi konsep yang sederhana, semuanya jadi jauh lebih masuk akal. Intinya: pilihan ketebalan tembaga harus disesuaikan dengan kebutuhan arus, kondisi termal, dan jenis aplikasi yang Anda kerjakan.
Mulai dari 1 oz untuk kebanyakan proyek umum, naik ke 2 oz atau lebih kalau memang ada kebutuhan daya yang lebih besar, hal tersebut sudah merupakan kerangka berpikir yang solid untuk memulai.
Yang paling penting, jangan terburu-buru menentukan spesifikasi ini tanpa dasar perhitungan yang jelas. Dengan pemahaman yang cukup, Anda sudah satu langkah lebih dekat ke PCB yang benar-benar performa dan tahan lama.
