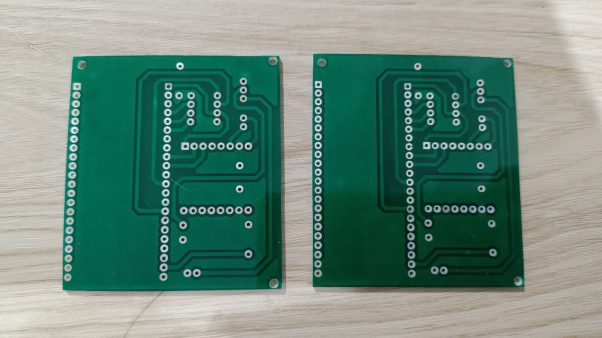

Gambar contoh pcb fr4 double layer
Dalam dunia elektronik, pemilihan material Printed Circuit Board (PCB) sangat berpengaruh pada performa, biaya produksi, dan umur pakai perangkat. Salah satu material paling populer dan banyak digunakan adalah FR4, yang terbuat dari fiberglass dengan resin epoksi tahan panas. Material ini dipilih karena sifatnya yang kuat, stabil, serta cocok untuk berbagai aplikasi elektronik, mulai dari perangkat sederhana hingga industri.
Namun, tidak hanya material yang penting. Jumlah lapisan tembaga (layer) pada PCB juga sangat menentukan. Dari sekian banyak pilihan, dua yang paling sering digunakan adalah FR4 Single Layer dan FR4 Double Layer. Meskipun terlihat mirip, keduanya punya perbedaan mendasar dalam desain, biaya, hingga aplikasi.
FR4 Single Layer PCB
PCB jenis ini hanya memiliki satu lapisan tembaga pada salah satu sisi substrat FR4. Jalur sirkuit digambar dan diproses pada sisi tersebut, sementara sisi satunya biasanya dibiarkan kosong atau digunakan sebagai area pemasangan komponen.
Kelebihan FR4 Single Layer
Kekurangan FR4 Single Layer
Contoh Aplikasi FR4 Single Layer
FR4 Double Layer PCB
Berbeda dengan single layer, FR4 Double Layer memiliki dua lapisan tembaga: satu di sisi atas dan satu lagi di sisi bawah. Kedua lapisan ini bisa dihubungkan menggunakan lubang kecil yang disebut via, sehingga memungkinkan jalur sirkuit lebih kompleks.
Kelebihan FR4 Double Layer
Kekurangan FR4 Double Layer
Contoh Aplikasi FR4 Double Layer
Kesimpulan: Pilih Sesuai Kebutuhan Proyek
Pemilihan jenis FR4 sangat bergantung pada kebutuhan. Jangan hanya melihat dari sisi harga, tetapi juga pertimbangkan kompleksitas rangkaian, jumlah komponen, serta target jangka panjang dari perangkat yang dibuat.
Layanan PCB FR4 Berkualitas
Kami menyediakan pembuatan PCB FR4 Single Layer dan Double Layer dengan kualitas terbaik, presisi tinggi, dan bisa disesuaikan dengan kebutuhan Anda.
Wa: 0859-6088-3196
Instagram: @raftech_official
TikTok: raftech.id
Contoh PCB FR4 buatan kami
