Di dunia elektronika, papan sirkuit cetak (PCB) menjadi komponen penting untuk merakit berbagai rangkaian. Salah satu jenis PCB yang masih banyak digunakan karena kepraktisannya adalah PCB single layer FR2. Ditambah dengan adanya silkscreen, PCB ini semakin memudahkan proses perakitan dan identifikasi komponen.
Apa Itu PCB Single Layer FR2?

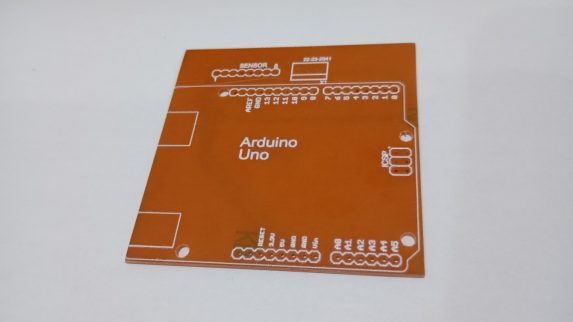

PCB single layer FR2 adalah papan sirkuit yang hanya memiliki satu lapisan jalur konduktor di satu sisi, sedangkan sisi lainnya digunakan untuk meletakkan komponen. Material FR2 sendiri adalah phenolic paper laminate, yaitu bahan berbasis kertas yang diresapi resin fenolik. Bahan ini terkenal ekonomis dan cukup mudah dikerjakan secara manual.
Fungsi Silkscreen pada PCB
Silkscreen adalah lapisan cetak berupa tulisan, simbol, atau garis pada permukaan PCB. Biasanya berwarna putih, silkscreen membantu teknisi atau perakit untuk:
Menandai posisi komponen (resistor, kapasitor, IC, dll.)
Memberi label jalur atau pin
Mencegah kesalahan pemasangan
Pada PCB single layer FR2, silkscreen menambah nilai praktis karena desainnya sederhana dan mudah dibaca.
Kelebihan PCB Single Layer FR2 dengan Silkscreen
- Biaya Murah
Bahan FR2 lebih terjangkau dibanding FR4 (fiberglass epoxy). Cocok untuk produksi massal rangkaian sederhana.
- Mudah Dipotong & Dibor
PCB FR2 bisa dipotong manual menggunakan cutter atau gergaji kecil. Proses pengeboran juga relatif mudah.
- Perakitan Lebih Rapi
Adanya silkscreen membantu memastikan komponen terpasang di tempat yang benar.
- Ideal untuk Prototipe dan Proyek DIY
Banyak hobiis elektronika memilih FR2 single layer karena praktis dan mudah dikerjakan di rumah.
Kekurangan PCB Single Layer FR2
- Daya Tahan Rendah
FR2 tidak sekuat FR4, rentan patah atau retak jika sering ditekuk atau terkena panas berlebih.
- Tidak Cocok untuk Rangkaian Kompleks
Lapisan jalur yang hanya satu membuatnya kurang ideal untuk rangkaian padat atau multilayer.
- Tahan Panas Rendah
FR2 kurang tahan terhadap suhu soldering yang terlalu tinggi.
Penggunaan PCB Single Layer FR2
- Mainan elektronik
- Rangkaian belajar elektronika dasar
- Alat elektronik sederhana dengan arus rendah
- Kit DIY edukasi
Kesimpulan
PCB single layer FR2 dengan silkscreen tetap menjadi pilihan populer untuk proyek-proyek sederhana yang membutuhkan biaya rendah, proses perakitan cepat, dan desain yang jelas. Meski memiliki beberapa keterbatasan, keunggulannya membuatnya tetap banyak dipakai di industri elektronika rumahan hingga produksi skala kecil.
