By raftech pcbPCB (Printed Circuit Board) adalah komponen penting dalam dunia elektronika. Fungsinya menghubungkan berbagai komponen elektronik melalui jalur tembaga yang dirancang presisi. Di pasaran, terdapat berbagai jenis PCB, salah satunya PCB FR2, yang populer karena harganya terjangkau dan mudah dikerjakan
Pada artikel kali ini, kita akan membahas dua jenis PCB FR2, yaitu PCB FR2 Single Layer dan PCB FR2 Silkscreen Single Layer, lengkap dengan kelebihan, ciri-ciri, dan kegunaannya
Apa Itu PCB FR2?
PCB FR2 terbuat dari bahan dasar Flame Retardant 2, yaitu papan fenolik yang tahan panas hingga suhu tertentu. PCB ini cocok untuk rangkaian sederhana dan umum digunakan di sekolah, laboratorium, hingga industri skala kecil

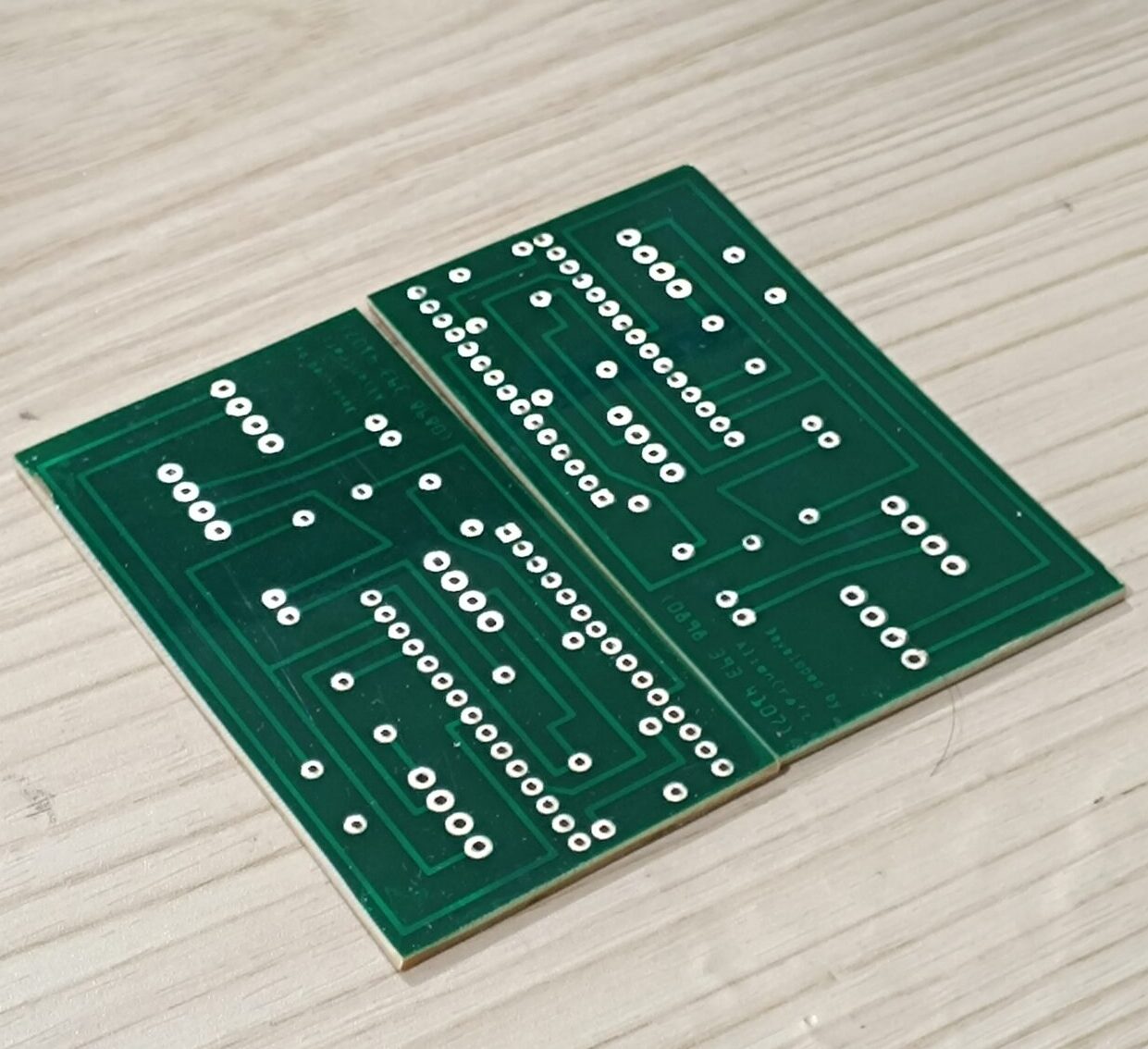

PCB FR2 Single Layer
PCB FR2 Single Layer adalah jenis PCB dengan satu lapisan tembaga di satu sisi papan.
Ciri-ciri:
- Jalur sirkuit hanya di satu sisi.
- Tidak memiliki silkscreen (label atau cetakan komponen).
- Mudah diproduksi dan lebih murah.
- Cocok untuk rangkaian sederhana seperti adaptor, rangkaian LED, atau proyek DIY.
Kelebihan:
- Harg terjangkau
- Mudah disolder
- Ideal untuk belajar membuat rangkaian dasar
PCB FR2 Silkscreen Single Layer
PCB FR2 Silkscreen Single Layer juga memiliki satu lapisan tembaga, tetapi ditambah silkscreen berupa cetakan simbol komponen di sisi satunya.
Ciri-ciri:
- Jalur sirkuit di satu sisi, simbol komponen di sisi lainnya.
- Memudahkan teknisi melihat posisi komponen.
- Membantu perakitan, inspeksi, dan perbaikan.
Kelebihan:
- Pemasangan komponen lebih cepat dan tepat
- Membantu troubleshooting
- Terlihat lebih profesional
Perbedaan PCB FR2 Single Layer vs Silkscreen Single Layer
| Jalur Tembaga | 1 sisi | 1 sisi |
| Silkscreen | Tidak ada | Ada |
| Biaya Produksi | Lebih murah | Sedikit lebih mahal |
| Kemudahan Perakitan | Membutuhkan skema tambahan | Lebih praktis, jelas |
| Cocok Untuk | Rangkaian sederhana | Rangkaian dengan komponen lebih kompleks |
Kesimpulan
Kalau kamu butuh PCB untuk proyek sederhana dengan biaya terjangkau, PCB FR2 Single Layer adalah pilihan tepat. Namun, jika ingin hasil yang lebih rapi, praktis, dan presisi, PCB FR2 Silkscreen Single Layer lebih direkomendasikan
