Siapa sih yang nggak pengin hasil desain PCB-nya terlihat rapi, profesional, dan yang paling penting: berfungsi dengan baik? Tapi kenyataannya, banyak pemula yang sudah capek-capek bikin skematik, eh… begitu masuk tahap routing malah bingung sendiri. Jalur ke mana-mana, board jadi semrawut, bahkan kadang nggak bisa diproduksi. Nah lho.
Tenang, kamu nggak sendirian kok. Routing PCB memang jadi salah satu tahap paling krusial sekaligus paling menantang, terutama buat pemula. Makanya, di artikel ini kita bakal ngobrol santai tapi serius soal aturan dasar routing PCB yang wajib dipahami pemula. Bukan teori ribet, tapi panduan praktis yang bisa langsung kamu terapkan.
Kenapa Aturan Dasar Routing PCB Itu Penting?
Sebelum masuk ke teknis, coba kita samakan persepsi dulu. Routing PCB itu bukan sekadar “menghubungkan titik A ke titik B”. Di balik jalur tembaga itu, ada arus listrik, sinyal, panas, dan kadang noise yang bisa bikin rangkaian kamu bermasalah kalau asal ditarik.
Dengan memahami aturan dasar routing PCB sejak awal, kamu bisa menghindari banyak kesalahan klasik. Mulai dari PCB yang sulit diproduksi, performa rangkaian yang nggak stabil, sampai revisi desain yang makan waktu dan biaya. Lumayan kan kalau bisa dihindari dari sekarang?
Aturan Dasar Routing PCB yang Wajib Kamu Kuasai
1. Mulai dari Penempatan Komponen yang Masuk Akal
Sebelum satu garis pun kamu tarik, pastikan penempatan komponen sudah rapi dan logis. Ini sering disepelekan, padahal efeknya besar banget ke proses routing. Komponen yang saling terhubung sebaiknya didekatkan agar jalurnya pendek dan lurus.
Bayangin aja kamu narik kabel di rumah. Kalau TV sama stopkontak berjauhan, kabelnya pasti panjang dan ribet, kan? Prinsipnya sama di PCB. Penempatan yang baik bikin routing jadi lebih mudah dan hasilnya lebih bersih.
2. Gunakan Lebar Jalur yang Sesuai Fungsi
Nah, ini aturan dasar routing PCB yang sering bikin pemula kecele. Jalur sinyal kecil dan jalur power itu nggak bisa disamakan. Jalur power butuh lebar lebih besar supaya arus bisa mengalir dengan aman tanpa bikin panas berlebih.
Sebaliknya, jalur sinyal logika atau data biasanya cukup dengan lebar standar. Kalau ragu, kamu bisa cek kalkulator PCB atau aturan dari pabrik PCB. Kalau di RaftechPCB, sudah mampu mencetak PCB dengan minimal lebar jalur 0.1mm, Tapi jika masih banyak space, sebaiknya diperbesar untuk mengurangi resiko gagal cetak. Jangan asal tipis demi “hemat tempat”, karena efeknya bisa fatal.
3. Hindari Jalur Terlalu Panjang dan Berliku
Jalur yang terlalu panjang itu bukan cuma bikin PCB terlihat nggak rapi, tapi juga bisa memicu masalah sinyal. Apalagi kalau kamu main di rangkaian berfrekuensi tinggi atau sinyal cepat, jalur berliku bisa jadi sumber noise.
Usahakan routing seefisien mungkin. Pendek, langsung, dan minim belokan. Kalau memang harus belok, sudut 45 derajat lebih disarankan daripada sudut siku 90 derajat. Selain lebih ramah sinyal, tampilannya juga lebih profesional.
4. Perhatikan Ground dan Power dengan Serius
Banyak pemula fokus ke sinyal, tapi lupa kalau ground itu pondasi segalanya. Routing ground yang asal-asalan bisa bikin rangkaian jadi nggak stabil. Idealnya, gunakan ground plane kalau memungkinkan, terutama di PCB dua layer atau lebih.
Untuk power, pastikan jalurnya kuat dan tidak terpotong-potong. Jangan sampai satu jalur power tipis harus menyuplai banyak komponen sekaligus. Ini salah satu aturan dasar routing PCB yang kelihatannya sepele, tapi efeknya besar banget.
5. Jaga Jarak Antar Jalur (Clearance)
Pernah lihat jalur PCB yang dempet banget sampai nyaris nempel? Secara visual mungkin “keren” karena padat, tapi secara teknis itu berisiko. Clearance yang terlalu kecil bisa menyebabkan short, apalagi kalau kualitas produksi PCB kurang baik.

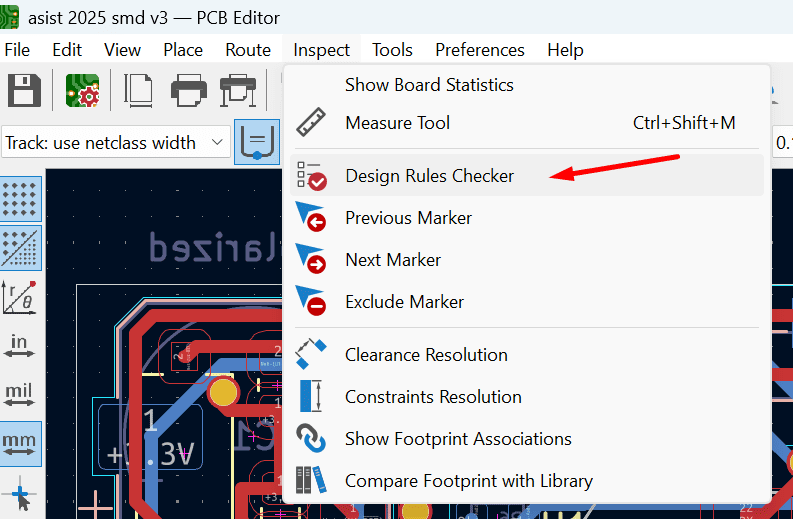

Ikuti aturan jarak minimum sesuai standar pabrik PCB yang kamu pakai. Di RaftechPCB, minimum clearance adalah 0.1mm (jarang pabrikan PCB lokal yang mampu), tapi tetap jika space PCB masih lebar, usahakan agar clearance lebih besar untuk hasil cetak yang lebih baik. Gunakan fitur DRC (Design Rule Check) di software desain PCB seperti KiCad, atau Eagle untuk pengecekan clearance dan lebar jalur. Aktifkan dan patuhi, jangan diabaikan ya.
6. Routing Manual Lebih Baik daripada Auto-Router (Untuk Pemula)
Auto-router memang menggoda. Tinggal klik, jalur langsung jadi. Tapi jujur aja, hasilnya sering jauh dari optimal, apalagi kalau kamu belum paham dasar routing PCB. Jalurnya bisa muter-muter tanpa alasan jelas.
Dengan routing manual, kamu belajar memahami alur sinyal dan logika rangkaian. Memang lebih lama di awal, tapi skill kamu bakal naik drastis. Percaya deh, ini investasi jangka panjang.
Kesalahan Umum Pemula Saat Routing PCB
Biar kamu nggak jatuh ke lubang yang sama, ada beberapa kesalahan klasik yang sering terjadi. Misalnya, terlalu fokus bikin jalur muat tanpa peduli kualitas sinyal, atau mengabaikan ground sampai akhirnya rangkaian berisik sendiri.
Kesalahan lain adalah terlalu percaya diri tanpa cek ulang. Padahal, satu jalur terlewat atau salah koneksi bisa bikin PCB gagal total. Makanya, setelah routing selesai, biasakan cek ulang dengan mata dan DRC.
Penutup: Routing PCB Itu Bisa Dipelajari
Kalau kamu sampai di bagian ini, artinya kamu serius ingin belajar. Dan itu poin plus banget. Aturan dasar routing PCB yang wajib dipahami pemula sebenarnya nggak seseram yang dibayangkan. Dengan pendekatan yang tepat, semuanya terasa lebih masuk akal.
Jangan takut salah. Setiap desainer PCB berpengalaman juga pernah bikin jalur berantakan di awal. Bedanya, mereka belajar dan terus memperbaiki. Nah, sekarang giliran kamu. Pelan-pelan, praktik, dan nikmati prosesnya. Siapa tahu, desain PCB kamu berikutnya jadi jauh lebih rapi dan profesional. Kamu pasti bisa, deh.
