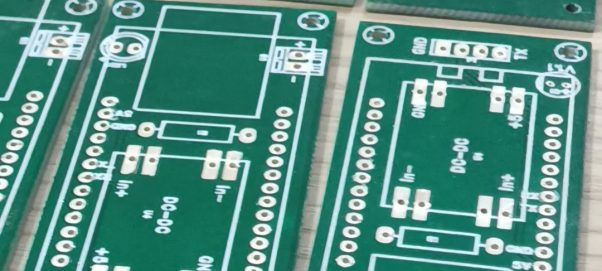

Kalau pernah lihat PCB? papan hijau penuh jalur tembaga itu pasti kamu sadar di atasnya ada dua hal mencolok: warna hijau mengilap dan tulisan putih kecil-kecil kayak kode misterius. Nah, dua hal itu bukan sekadar hiasan, itu yang namanya solder mask dan silkscreen.
Dua-duanya penting banget, tapi fungsinya beda jauh.
Solder Mask: Si Tameng Pelindung Jalur Tembaga
Jadi gini, di bawah lapisan hijau PCB itu ada jalur tembaga yang tugasnya ngantar listrik dari satu komponen ke komponen lain. Nah, kalau jalur tembaga itu dibiarkan terbuka, bisa berabe: mudah korosi, gampang korslet, dan bisa nyetrum kalau kena logam lain.
Makanya, dikasihlah pelindung: solder mask.
Fungsinya:
Jadi, kalau lihat PCB yang warna-warni, itu bukan gaya-gayaan, tapi pilihan warna solder mask.
Dan FYI, warna hijau itu bukan default aja, tapi karena paling jelas buat inspeksi visual gampang lihat cacat atau retakan.
Silkscreen: Si Penunjuk Jalan
Nah, kalau yang tulisan-tulisan putih di PCB kayak “R1”, “C5”, “U3”, dan logo kecil itu namanya silkscreen.
Dia bukan bagian dari jalur listrik, tapi semacam label biar teknisi, desainer, atau kamu sendiri nggak pusing pas ngerakit.
Fungsinya:
Tekniknya mirip kayak sablon baju makanya disebut silk screen. Tapi versi modernnya udah pakai printer khusus biar hasilnya tajam dan awet.
Bedanya Singkatnya Nih:
|
Aspek |
Solder Mask |
Silkscreen |
|---|---|---|
|
Warna |
Biasanya hijau, biru, merah, hitam |
Biasanya putih atau kuning |
|
Posisi |
Langsung di atas jalur tembaga |
Di atas solder mask |
|
Fungsi |
Pelindung fisik & listrik |
Penanda dan label komponen |
|
Sifat |
Non-konduktif & tahan panas |
Cuma tinta cetak, bukan isolator |
|
Penting Buat |
Keamanan & performa |
Perakitan & identifikasi |
Kalau PCB Nggak Punya Dua Ini, Gimana?
Ya bisa aja sih, tapi ribet.
Tanpa solder mask, jalur tembaga bakal gampang nyambung ke mana-mana pas disolder.
Tanpa silkscreen, kamu bakal kayak main puzzle tanpa gambar contoh nyari R23 bisa bikin migrain
Penutup: Si Duo Tak Terpisahkan
Solder mask dan silkscreen itu kayak pasangan kompak di dunia PCB, yang satu jagain, yang satu jelasin.
Tanpa mereka, PCB bakal kusam, gampang rusak, dan susah dibaca.
Jadi lain kali kalau pegang papan elektronik, coba perhatiin lagi.
Di balik warna hijau dan tulisan kecil itu, ada dua teknologi kecil tapi penting banget yang bikin dunia elektronik nggak berantakan
