PCB Double Layer: Perhitungan Teknis Impedansi, Lebar Jalur, dan Spacing dalam Desain Presisi

Dalam rekayasa papan sirkuit modern, pcb double layer menjadi solusi standar untuk rangkaian dengan kebutuhan jalur lebih padat dan kontrol sinyal yang lebih baik. Struktur dua lapisan tembaga yang dipisahkan oleh substrat FR-2/FR-4 memungkinkan perancang mengatur jalur sinyal, daya, dan ground secara lebih efisien dibandingkan PCB single layer. Namun, keunggulan tersebut hanya dapat dicapai jika perhitungan teknis dilakukan secara tepat.

Kesalahan dalam menentukan impedansi, lebar jalur, atau jarak antar jalur dapat menyebabkan degradasi sinyal, noise berlebih, hingga kegagalan fungsi rangkaian. Oleh karena itu, artikel ini membahas pcb double layer dari sudut pandang teknis murni, dengan fokus pada tiga lapisan inti dan parameter perhitungan yang paling krusial dalam desain profesional.

Struktur PCB Double Layer dan Dasar Perhitungan Impedansi

PCB double layer secara struktural terdiri dari copper layer atas, substrat atau core berbahan FR-2/FR-4, dan copper layer bawah. Dalam banyak desain, salah satu copper layer digunakan sebagai jalur sinyal, sementara layer lainnya difungsikan sebagai referensi ground atau power. Konfigurasi ini membentuk struktur microstrip atau stripline sederhana, yang menjadi dasar perhitungan impedansi.

Impedansi karakteristik jalur pada pcb double layer dipengaruhi oleh beberapa parameter utama, yaitu lebar jalur (trace width), ketebalan tembaga, ketebalan substrat, dan konstanta dielektrik bahan (FR-2/FR-4). Untuk jalur microstrip sederhana, impedansi dapat diperkirakan menggunakan pendekatan berikut:

  • Impedansi meningkat jika lebar jalur dipersempit
  • Impedansi menurun jika jalur diperlebar atau jarak ke ground diperkecil

Sebagai contoh praktis, pada pcb double layer dengan substrate FR-4 setebal 1,6 mm dan tembaga 1 oz, jalur dengan lebar sekitar 3 mm akan menghasilkan impedansi mendekati 50 ohm jika layer bawah digunakan sebagai ground plane. Nilai ini umum digunakan pada rangkaian digital berkecepatan tinggi dan aplikasi sinyal tertentu.

Pemahaman hubungan antar parameter ini sangat penting, karena impedansi yang tidak sesuai dapat menyebabkan refleksi sinyal, ringing, dan penurunan integritas sinyal secara keseluruhan.

Perhitungan Trace Width dan Spacing pada PCB Double Layer

Lebar jalur atau trace width pada pcb double layer tidak hanya ditentukan oleh impedansi, tetapi juga oleh kemampuan jalur tersebut dalam menghantarkan arus. Semakin besar arus yang mengalir, semakin lebar jalur yang dibutuhkan untuk mencegah pemanasan berlebih. Secara teknis, lebar jalur ditentukan berdasarkan arus maksimum, kenaikan suhu yang diizinkan, dan ketebalan tembaga.

Sebagai pendekatan umum pada tembaga 1 oz, jalur dengan lebar sekitar 1 mm mampu menghantarkan arus hingga ±1 ampere dengan kenaikan suhu yang masih aman. Untuk arus yang lebih besar, jalur harus diperlebar atau menggunakan copper pour untuk mendistribusikan panas dengan lebih baik.

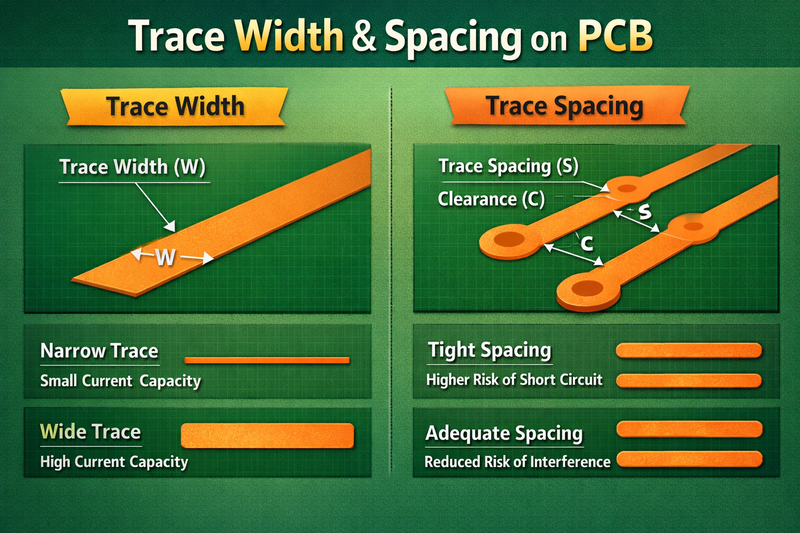

Selain lebar jalur, spacing atau jarak antar jalur juga merupakan parameter kritis pada pcb double layer. Spacing yang terlalu rapat dapat meningkatkan risiko short circuit dan crosstalk, terutama pada rangkaian dengan tegangan tinggi atau sinyal cepat. Dalam praktik desain standar, jarak antar jalur umumnya disesuaikan dengan level tegangan kerja dan kemampuan proses fabrikasi.

Beberapa pertimbangan teknis utama dalam penentuan spacing meliputi:

  1. Tegangan maksimum antar jalur
  2. Toleransi proses manufaktur PCB

Dengan spacing yang memadai, pcb double layer dapat mempertahankan isolasi listrik yang baik sekaligus menjaga kehandalan jangka panjang papan sirkuit.

Interaksi antara trace width, spacing, dan impedansi harus dipertimbangkan secara simultan. Perubahan satu parameter hampir selalu memengaruhi parameter lainnya, sehingga desain pcb double layer menuntut pendekatan yang seimbang dan berbasis perhitungan, bukan sekadar estimasi visual.

Secara keseluruhan, pcb double layer menawarkan fleksibilitas desain yang tinggi, namun menuntut ketelitian teknis dalam perhitungan jalur. Dengan memahami hubungan antara struktur tiga lapisan inti, impedansi, lebar jalur, dan spacing, perancang dapat menghasilkan papan sirkuit yang stabil, efisien, dan sesuai dengan spesifikasi listrik yang diinginkan.

Pendekatan teknis yang akurat seperti ini tidak hanya meningkatkan kualitas rangkaian, tetapi juga memastikan pcb double layer mampu bekerja optimal pada aplikasi nyata, baik untuk sistem kontrol, perangkat digital, maupun rangkaian daya berukuran menengah.
