Dalam dunia elektronika modern, jalur PCB merupakan salah satu komponen paling krusial yang sering kali luput dari perhatian pengguna awam. Padahal, tanpa jalur yang dirancang dengan baik, sebuah rangkaian elektronik tidak akan dapat bekerja secara optimal. Jalur PCB berfungsi sebagai media penghantar arus listrik yang menghubungkan satu komponen dengan komponen lainnya di atas papan sirkuit tercetak atau Printed Circuit Board (PCB). Seiring berkembangnya teknologi, desain jalur PCB tidak lagi sekadar soal menghubungkan titik A ke titik B, tetapi juga menyangkut efisiensi, keandalan, dan keselamatan rangkaian.
Kesalahan dalam perancangan jalur PCB dapat menimbulkan berbagai masalah, mulai dari gangguan sinyal, panas berlebih, hingga kegagalan sistem secara keseluruhan. Oleh karena itu, pemahaman yang baik mengenai konsep, fungsi, dan teknik desain jalur PCB sangat penting, baik bagi teknisi pemula maupun profesional. Artikel ini akan membahas secara komprehensif mengenai jalur PCB, mulai dari pengertian, fungsi, hingga praktik terbaik dalam perancangannya agar performa rangkaian tetap maksimal dan stabil.
Pengertian dan Fungsi Jalur PCB
Secara sederhana, jalur PCB adalah lintasan tembaga yang dicetak di atas papan PCB dan berfungsi sebagai pengganti kabel pada rangkaian elektronik. Jalur ini mengalirkan sinyal maupun daya listrik antar komponen seperti resistor, kapasitor, IC, transistor, dan konektor. Ketebalan, lebar, serta tata letak jalur PCB sangat memengaruhi kemampuan penghantaran arus dan kualitas sinyal.
Fungsi utama jalur PCB tidak hanya sebatas mengalirkan listrik, tetapi juga menjaga kestabilan sinyal, mengurangi interferensi, serta meningkatkan keandalan produk elektronik. Pada perangkat berfrekuensi tinggi, desain jalur PCB harus mempertimbangkan impedansi dan panjang lintasan agar tidak terjadi distorsi sinyal. Inilah alasan mengapa jalur PCB pada perangkat sederhana seperti power supply akan sangat berbeda dengan jalur PCB pada motherboard komputer atau perangkat komunikasi.

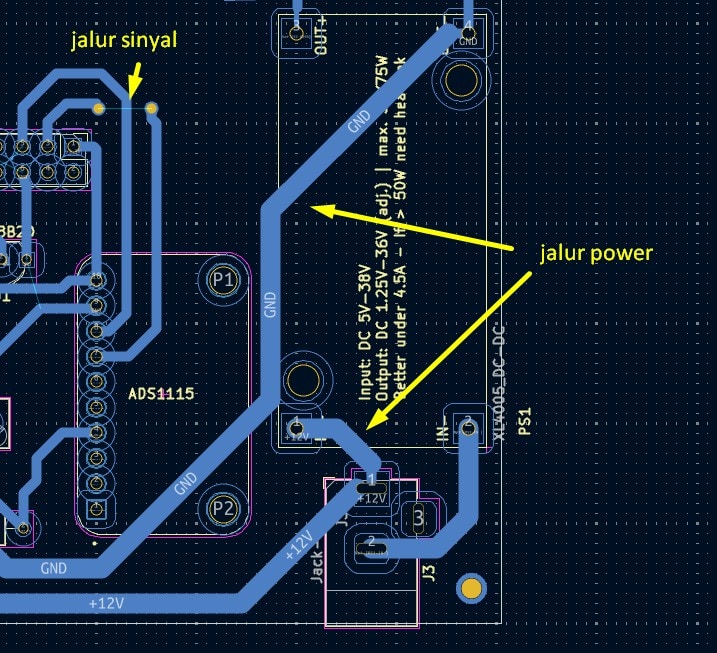

Dalam praktiknya, jalur PCB dapat dibedakan berdasarkan lapisan dan fungsinya, antara lain:
- Jalur sinyal, digunakan untuk mengalirkan data atau sinyal kontrol.
- Jalur power, berfungsi menyalurkan tegangan dan arus ke seluruh rangkaian.
Kedua jenis jalur PCB tersebut harus dirancang dengan pendekatan yang berbeda agar tidak saling mengganggu. Jalur power umumnya dibuat lebih lebar untuk menghindari penurunan tegangan dan panas berlebih, sementara jalur sinyal harus ditata sependek dan sebersih mungkin untuk menjaga integritas sinyal.
Prinsip Desain Jalur PCB yang Baik dan Efisien
Desain jalur PCB yang baik tidak hanya membuat rangkaian bekerja, tetapi juga memastikan perangkat memiliki umur pakai yang panjang dan aman digunakan. Salah satu prinsip utama dalam desain jalur PCB adalah meminimalkan resistansi dan induktansi yang tidak diinginkan. Hal ini dapat dicapai dengan mengatur lebar jalur sesuai arus yang mengalir serta menjaga jarak antar jalur agar tidak terjadi short atau crosstalk.
Selain itu, tata letak jalur PCB sebaiknya mengikuti alur logis rangkaian. Komponen yang saling berhubungan diletakkan berdekatan sehingga jalur PCB menjadi lebih pendek dan rapi. Jalur yang terlalu panjang dapat bertindak sebagai antena yang menangkap noise dari lingkungan sekitar, terutama pada rangkaian analog dan frekuensi tinggi.

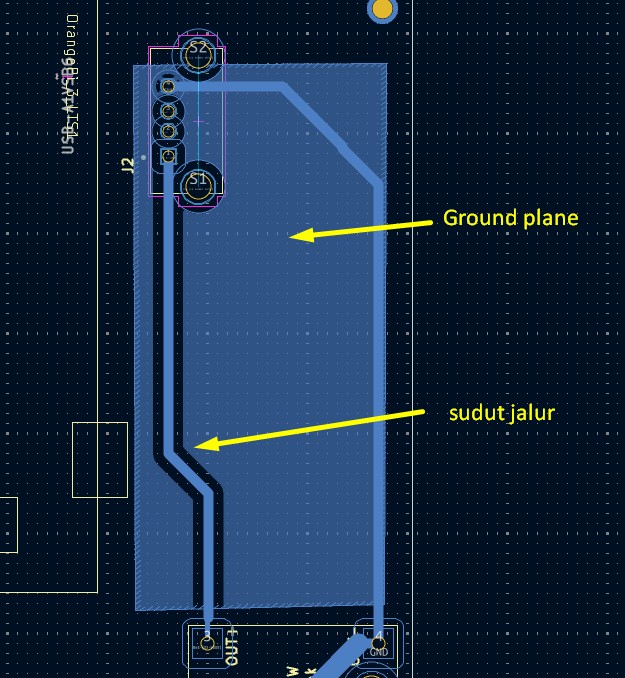

Beberapa praktik terbaik yang umum diterapkan dalam desain jalur PCB antara lain:
- Menghindari sudut 90 derajat pada jalur, karena dapat menyebabkan refleksi sinyal
- Menggunakan ground plane untuk meningkatkan stabilitas dan mengurangi noise.
Walaupun terlihat sepele, detail-detail tersebut sangat berpengaruh pada performa akhir produk elektronik. Banyak kasus kerusakan perangkat bukan disebabkan oleh komponen yang rusak, melainkan karena desain jalur PCB yang kurang tepat.
Di era industri elektronik yang semakin kompetitif, kualitas jalur PCB menjadi salah satu faktor penentu keberhasilan sebuah produk di pasaran. Perangkat dengan jalur PCB yang dirancang secara profesional cenderung lebih tahan lama, stabil, dan minim gangguan. Oleh sebab itu, investasi waktu dan pengetahuan dalam memahami jalur PCB merupakan langkah strategis bagi siapa pun yang terlibat dalam dunia elektronika, baik sebagai hobbyist, teknisi, maupun pelaku industri.
Dengan memahami fungsi, jenis, serta prinsip desain jalur PCB secara menyeluruh, Anda tidak hanya mampu membuat rangkaian yang berfungsi, tetapi juga menghasilkan produk elektronik yang andal dan berkualitas tinggi. Inilah alasan mengapa topik jalur PCB selalu relevan dan terus dicari, terutama oleh mereka yang ingin mendalami dunia elektronik secara serius.
Ohya, berhubung mimin menggunakan KiCad, tutorial berikutnya akan membahas bagaimana cara membuat jalur PCB yang baik, layak cetak dan 100% aman di pabrik cetak PCB sepeti RaftechPCB.com menggunakan KiCad. Tetap stay tune ya 😊
